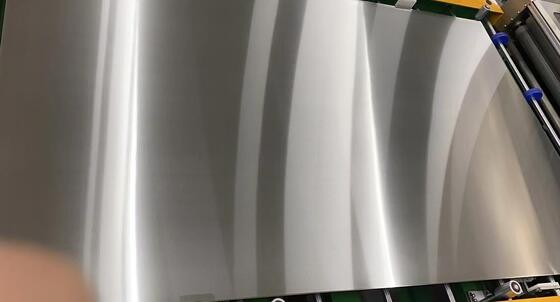

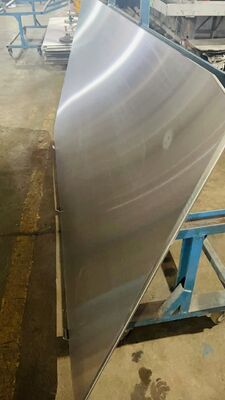

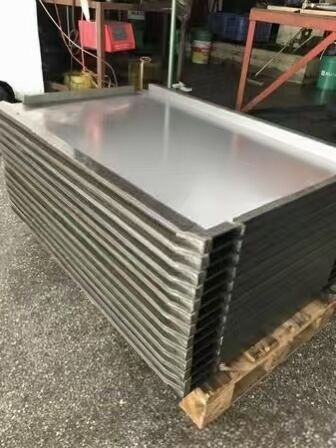

PCB Lamination Steel Plate Japanese High-precision NAS Alloy Steel Plate สําหรับการพิมพ์แผ่นวงจรแบบร้อน
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MK |
| หมายเลขรุ่น: | MKSP-PCB-400 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพคเกจไม้ฝาแน่นแข็งแรงที่มีวัสดุป้องกันอ่อนที่เหมาะสมภายใน เหมาะสําหรับการขนส่งทางทะเลหรือทางอากาศระ |
| เวลาการส่งมอบ: | 10-20 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 10,000 ตารางเมตรต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| เกรดเหล็กหลัก: | NAS630 ของญี่ปุ่น (แนะนำ), NAS301 | ความหยาบผิว: | Ra≤0.15μm, Rz≤1.5μm |
|---|---|---|---|
| ความสามารถในการขยายการบริการ: | ≥5% | ขนาดมาตรฐาน (L*W มม.): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120 มม. ฯลฯ |
| ชื่อรายการ: | พล็อตเหล็กผสม PCB | อุณหภูมิในการทำงานสูงสุด: | 1.0–≤400℃ |
| เน้น: | พล็อตเหล็กผสม PCB,แผ่นเหล็กสแตนเลส NAS ความละเอียดสูงของญี่ปุ่น,พล็อตวงจรพิมพ์ |
||
รายละเอียดสินค้า
แผ่นเหล็กเคลือบ PCB - เหล็กโลหะผสม NAS ความแม่นยำสูงของญี่ปุ่น
แผ่นเหล็กเคลือบที่มีความแม่นยำสูงระดับมืออาชีพที่พัฒนาขึ้นโดยเฉพาะสำหรับกระบวนการอัดร้อนและการเคลือบแผ่นวงจรพิมพ์ (PCB) ได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงตามมาตรฐานการผลิตทางอุตสาหกรรมที่เข้มงวดเป็นพิเศษ
ภาพรวมผลิตภัณฑ์
MKSP-PCB-400 เป็นแผ่นเหล็กเคลือบที่มีความแม่นยำสูงและสมบูรณ์และเชื่อถือได้ ซึ่งพัฒนาขึ้นอย่างมืออาชีพสำหรับกระบวนการอัดและเคลือบด้วยความร้อนของแผงวงจรพิมพ์ (PCB) ด้วยการมีส่วนร่วมอย่างลึกซึ้งมานานหลายปีในอุตสาหกรรมวัสดุเสริมการเคลือบ PCB และ CCL เรามีความเชี่ยวชาญในการจัดหาแผ่นเหล็กเคลือบและแผ่นกั้นที่มีความแม่นยำสูง ซึ่งเป็นไปตามมาตรฐานการกดที่เข้มงวดเป็นพิเศษของการผลิต PCB อุตสาหกรรม
ซีรีส์ผลิตภัณฑ์นี้ใช้วัตถุดิบโลหะวิทยา NAS ที่นำเข้าจากญี่ปุ่น ซึ่งรวมถึงเหล็กชุบแข็งแบบตกตะกอนที่มีค่าสัมประสิทธิ์การขยายตัวสูง NAS630 และ NAS301 (NAS630 เป็นเกรดที่ต้องการ) เมื่อรวมกับการรักษาความร้อนทางอุตสาหกรรมขั้นสูงและเทคโนโลยีการบดที่มีความแม่นยำสูง แผ่นเหล็กจึงมีความแข็งสูงเป็นพิเศษ ความหยาบของพื้นผิวต่ำเป็นพิเศษ และการนำความร้อนที่เสถียร
เข้ากันได้กับแบรนด์เครื่องเคลือบบัตร PCB ทั่วไป เช่น BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI และ DIPUER โดยได้รับการยอมรับอย่างกว้างขวางว่าเป็นแผ่นเคลือบ PCB แผ่นเหล็กกด แผ่นกั้น และแผ่นเหล็กกระจก ทำหน้าที่เป็นวัสดุสิ้นเปลืองแกนหลักสำหรับการผลิต PCB ที่ให้ผลตอบแทนสูงและคุณภาพสูงทั่วโลก
พีซีบีคืออะไร?
แผงวงจรพิมพ์ (PCB) เป็นส่วนประกอบพื้นฐานและขาดไม่ได้ในอุตสาหกรรมอิเล็กทรอนิกส์ทั่วโลก ด้วยการสร้างรูปแบบฟอยล์ทองแดงนำไฟฟ้าบนพื้นผิวฉนวน จึงให้การสนับสนุนทางกลที่มั่นคงและการเชื่อมต่อไฟฟ้าที่แม่นยำสำหรับชิ้นส่วนอิเล็กทรอนิกส์ ครอบคลุมอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุตสาหกรรม และยานยนต์เกือบทั้งหมด ความเรียบ ความเสถียรทางความร้อน และความสม่ำเสมอในการกดของแผ่นเหล็กเคลือบ PCB จะกำหนดคุณภาพ PCB สำเร็จรูป ความเสถียรของวงจร และความสม่ำเสมอในการผลิตโดยตรง
ข้อมูลจำเพาะพื้นฐานและอายุการใช้งาน
เกรดเหล็กหลัก:NAS630 ของญี่ปุ่น (แนะนำ), NAS301
ความหนาทั่วไป:1.5 มม. / 1.6 มม. / 1.8 มม. / 2.0 มม
อายุการใช้งาน:อายุการใช้งานยาวนาน 8-10 ปี
คำเตือนการใช้งาน:เปลี่ยนเมื่อความหนาต่ำกว่า 1.3 มม. แผ่นที่มีความหนา 1.3-1.6 มม. จะต้องรักษาการเสียรูปเป็นศูนย์ การบิดเบี้ยวเป็นศูนย์ และความแข็งมาตรฐาน
ขนาดมาตรฐาน (L*W มม.)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
ข้อดีของผลิตภัณฑ์หลัก
| รายการประสิทธิภาพ | ข้อดีของผลิตภัณฑ์ |
|---|---|
| วัตถุดิบพรีเมี่ยมจากญี่ปุ่น | ใช้เหล็ก NAS630/NAS301 นำเข้าจากญี่ปุ่นคุณภาพสูง ซึ่งผลิตผ่านกระบวนการอบชุบด้วยความร้อนขั้นสูงและกระบวนการเจียรที่มีความแม่นยำ เพื่อให้มั่นใจถึงประสิทธิภาพการเคลือบที่เสถียรและสม่ำเสมอในการผลิต PCB จำนวนมาก |
| การบิดเบี้ยวที่อุณหภูมิสูงต่ำเป็นพิเศษ | การเสียรูปและการบิดเบี้ยวน้อยที่สุดภายใต้รอบการกดที่อุณหภูมิสูงอย่างต่อเนื่อง รักษาความเรียบที่สมบูรณ์แบบสำหรับบอร์ด PCB สำเร็จรูป และเพิ่มผลผลิตของผลิตภัณฑ์ได้อย่างมาก |
| ประสิทธิภาพการระบายความร้อนที่เหนือกว่า | นำเสนอการนำความร้อนที่เหมาะสมที่สุดและค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่เสถียร ทำให้มีการกระจายความร้อนที่สม่ำเสมอและการส่งผ่านแรงดันที่สมดุลในระหว่างการเคลือบ PCB |
| มีความแข็งสูงและทนต่อการกัดกร่อน | ความแข็งของโครงสร้างและความต้านทานการกัดกร่อนดีเยี่ยม ปรับให้เข้ากับการอัดขึ้นรูปทางอุตสาหกรรมซ้ำๆ ในระยะยาว และยืดอายุการใช้งานโดยรวม |
| ความเข้ากันได้ของอุปกรณ์ที่แข็งแกร่ง | เข้ากันได้อย่างสมบูรณ์กับเครื่องซักผ้าแผ่นเหล็กอุตสาหกรรมทุกประเภทและอุปกรณ์รีดร้อน PCB ทั่วไปเพื่อการดำเนินการผลิตจำนวนมากที่ราบรื่น |
การเปรียบเทียบพารามิเตอร์ประสิทธิภาพแบบเต็ม (NAS630 / NAS301)
| รายการทางเทคนิค | NAS630 แมส-แลมเพลต | NAS630 พิน-แลมเพลท | NAS301 จานแมส-ลำ | NAS301 แผ่นปิ่น-ลำ |
|---|---|---|---|---|
| ช่วงความหนา | 1.0-2.5มม | 1.0-2.5มม | 1.0-1.8มม | 1.0-1.8มม |
| ความกว้างสูงสุด | ≤1300มม | ≤1300มม | ≤1060มม | ≤1060มม |
| ความยาวสูงสุด | ≤2410มม | ≤2410มม | ≤3150มม | ≤3150มม |
| ความทนทานต่อความหนา | ±0.05มม | ±0.05มม | ±0.05มม | ±0.05มม |
| ความหยาบผิว | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm |
| ความอดทนของการวางตำแหน่ง | -- | +0.1/-0มม | -- | +0.1/-0มม |
| ความอดทนของช่องบุชชิ่ง | -- | +0.05/-0มม | -- | +0.05/-0มม |
| ระดับการบิดเบี้ยว | ≤3มม./ม | ≤3มม./ม | ≤3มม./ม | ≤3มม./ม |
| ความอดทนขนาด L&W | ±1มม | ±1มม | ±1มม | ±1มม |
| ความแข็งแรงของผลผลิต | ≥1175 นิวตัน/มม.² | ≥1175 นิวตัน/มม.² | ≥1175 นิวตัน/มม.² | ≥1175 นิวตัน/มม.² |
| ความต้านแรงดึง | ≥1400 นิวตัน/มม.² | ≥1400 นิวตัน/มม.² | ≥520 นิวตัน/มม.² | ≥520 นิวตัน/มม.² |
| ความสามารถในการขยาย | ≥5% | ≥5% | ≥5% | ≥5% |
| ความแข็ง (HRC) | 50±2 เหล็กแผ่นรีดร้อน | 50±2 เหล็กแผ่นรีดร้อน | 44±2 เหล็กแผ่นรีดร้อน | 44±2 เหล็กแผ่นรีดร้อน |
| อุณหภูมิในการทำงานสูงสุด | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| ความเท่าเทียม | ≤0.03มม | ≤0.03มม | ≤0.03มม | ≤0.03มม |
| ส่วนเบี่ยงเบนในแนวทแยง | 1 มม | 1 มม | 1 มม | 1 มม |
| การนำความร้อนที่ 300 ℃ | ≥25วัตต์/เอ็มเค | ≥25วัตต์/เอ็มเค | ≥18วัตต์/เอ็มเค | ≥18วัตต์/เอ็มเค |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อนเฉลี่ย | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
