รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: MK
หมายเลขรุ่น: MKSP-PCB-400

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น
ราคา: negotiable
รายละเอียดการบรรจุ: แพ็คเกจส่งออก
เวลาการส่งมอบ: 15 วันหลังจากได้รับการชำระเงินล่วงหน้า
เงื่อนไขการชำระเงิน: เวสเทิร์นยูเนี่ยน, T/T, D/P, D/A, L/C
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
วัสดุเหล็ก:: ญี่ปุ่น NAS630 และ NAS301 (NAS630 ส่วนใหญ่เลือกหรือใช้) ความหนาทั่วไป (มม.):: 1.6, 1.5, 1.8, 2.0มม
อุณหภูมิในการทำงาน: ≤400℃ คออฟเซนเตอรี่การขยายความร้อนเฉลี่ย (10-6/°C): 10~12,15-17
ขนาดทั่วไปของแผ่นเหล็กเคลือบ PCB (l * w เป็นมม.): 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 อายุการใช้งาน:: 8-10 ปี (หมายเหตุ: หลังจากใช้ซ้ำแผ่นเหล็กจะบางลงไม่แนะนำให้ใช้ต่อไปหลังจากความหนาของแผ่นลดลงเหลือน้อ
เน้น:

สแตนเลสเลเมนท์ PCB แมส-แลมเพลท สแตนเลสเลเมนท์ PCB ปิน-แลมเพลท

,

Pin-Lam Plate PCB lamination steel

,

MKSP-PCB-400 laminated steel plate

รายละเอียดสินค้า

PCB แผ่นเหล็ก lamination MKSP-PCB-400
MKSP-PCB-400 Printed Circuit Board Lamination Steel Plate เป็นวิธีแก้ไขที่มีความแม่นยําและน่าเชื่อถือสูง ที่ถูกออกแบบมาโดยเฉพาะสําหรับกระบวนการแผ่น PCBผลิตโดยใช้วัสดุเหล็กญี่ปุ่นชั้นนําและเทคนิคการผลิตที่ทันสมัย, แผ่นเหล็กนี้ให้ผลงานเฉพาะอย่างยิ่งใน PCB laminators.
ภาพรวมสินค้า
PCB Lamination Steel Plate ของเราได้สร้างฐานะเป็นองค์ประกอบที่成熟และน่าเชื่อถือในเครื่อง laminator PCBเราเชี่ยวชาญในการจัดหาแผ่นเหล็ก laminated ความแม่นยําสูงและชุดแผ่นเหล็กส่วนแยกที่ตอบสนองความต้องการที่เข้มงวดของกระบวนการ PCB lamination.
บอร์ดวงจรพิมพ์เป็นองค์ประกอบสําคัญในอุตสาหกรรมอิเล็กทรอนิกส์การให้การเชื่อมต่อไฟฟ้าระหว่างองค์ประกอบอิเล็กทรอนิกส์ ผ่านรูปแบบแผ่นทองแดงที่นําไฟบนวัสดุกันไฟแผ่นเหล็ก lamination ของเราสนับสนุนกระบวนการผลิตที่สําคัญนี้ ด้วยความแม่นยําและความน่าเชื่อถือ
ลักษณะสําคัญ
  • ผลิตจากวัสดุเหล็กญี่ปุ่นชั้นนํา (NAS630 & NAS301)
  • เทคโนโลยีการบําบัดความร้อนที่ก้าวหน้า และกระบวนการผลิตการบด
  • ขั้นต่ําความร้อนสูง warpage กับอายุการใช้งานต่อเนื่อง
  • อุปกรณ์นําความร้อนที่ดีกว่าและสัดส่วนการขยายความร้อน
  • ความทนทานต่อการกัดกร่อนสูงและความแข็งแรงที่พิเศษ
  • รองรับกับเครื่องล้างแผ่นเหล็กสแตนเลสหลากหลายชนิด
รายละเอียดเทคนิค
วัสดุเหล็ก:NAS630 และ NAS301 ของญี่ปุ่น (NAS630 ใช้เป็นหลัก)
ความหนาแบบปกติ:1.6 มิลลิเมตร, 1.5 มิลลิเมตร, 1.8 มิลลิเมตร, 2.
อายุการใช้งาน:8-10 ปี (ไม่แนะนําความหนาต่ํากว่า 1.3 มม.)
ขนาดมาตรฐาน (L × W ในมม):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28
ปริมาตรการทํางาน
ปริมาตร NAS630 แมส-แลม NAS630 ปินแลม NAS301 แมส-แลม NAS301 ปินแลม
ความหนา 1.0-2.5 มิลลิเมตร 1.0-2.5 มิลลิเมตร 10.0-1.8 มิลลิเมตร 10.0-1.8 มิลลิเมตร
ความกว้าง ≤1300mm ≤1300mm ≤1060 มม ≤1060 มม
ความยาว ≤ 2410 มม ≤ 2410 มม ≤ 3150 มม ≤ 3150 มม
ความอดทนต่อความหนา ± 0.05 มม. ± 0.05 มม. ± 0.05 มม. ± 0.05 มม.
ความหยาบคายของพื้นผิว Ra≤0.15μm Rz≤1.5μm Ra≤0.15μm Rz≤1.5μm Ra≤0.15μm Rz≤1.5μm Ra≤0.15μm Rz≤1.5μm
ระดับการบด ≤3mm/M ≤3mm/M ≤3mm/M ≤3mm/M
ความอนุญาตขนาด L/W ± 1 มม. ± 1 มม. ± 1 มม. ± 1 มม.
ความแข็งแรง ≥ 1175 N/mm2 ≥ 1175 N/mm2 ≥ 520 N/mm2 ≥ 520 N/mm2
ความแข็งแรงในการดึง ≥ 1400 N/mm2 ≥ 1400 N/mm2 ≥ 520 N/mm2 ≥ 520 N/mm2
ความแข็ง HRC 50HRC±2 50HRC±2 44HRC±2 44HRC±2
อุณหภูมิการทํางาน ≤ 400°C ≤ 400°C ≤ 400°C ≤ 400°C
ความสามารถในการนําความร้อน ≥25W/MK ในอุณหภูมิ 300 °C ≥25W/MK ในอุณหภูมิ 300 °C ≥18W/MK ในอุณหภูมิ 300 °C ≥18W/MK ในอุณหภูมิ 300 °C
คออฟเฟกชั่นการขยายความร้อน 10~12 ×10−6/°C 10~12 ×10−6/°C 15~17 ×10−6/°C 15~17 ×10−6/°C
การใช้งาน
เรียกว่าแผ่นเหล็กผสม PCB หรือแผ่นเหล็กบด PCB หรือแผ่นเหล็ก PCBแผ่นเหล็ก lamination ความแม่นยําสูงของเราถูกใช้อย่างแพร่หลายใน PCB laminators หลากหลายรวมถึง BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI และระบบ DIPUER
ภาพสินค้า

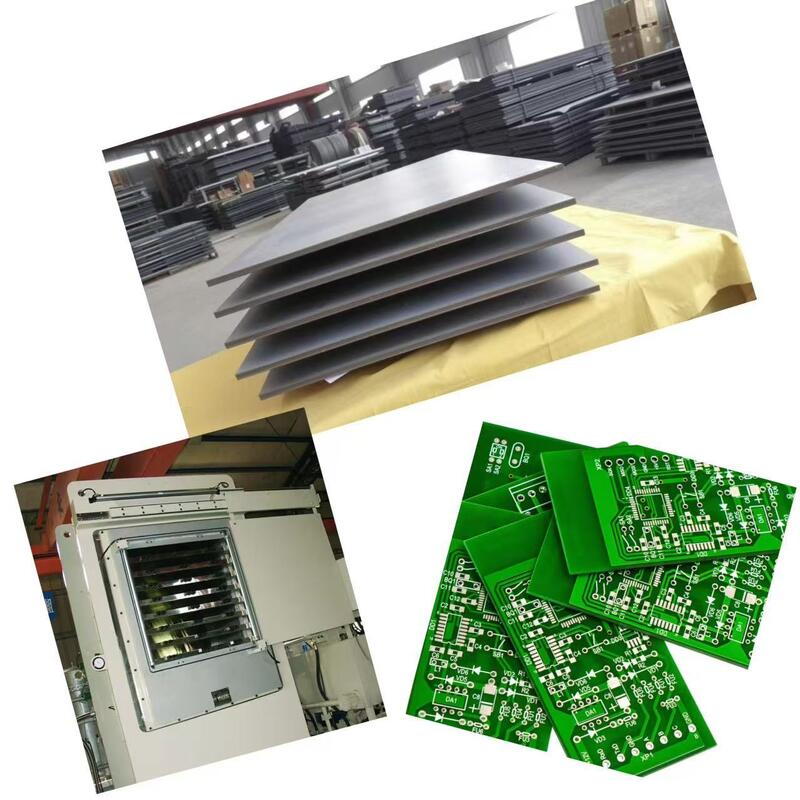

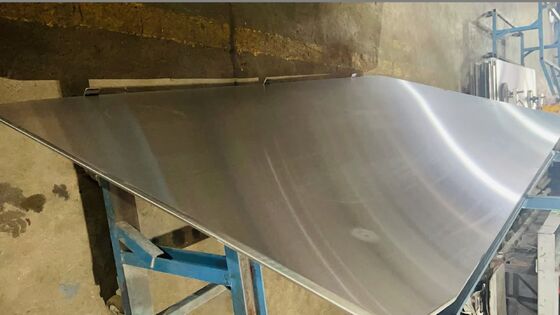

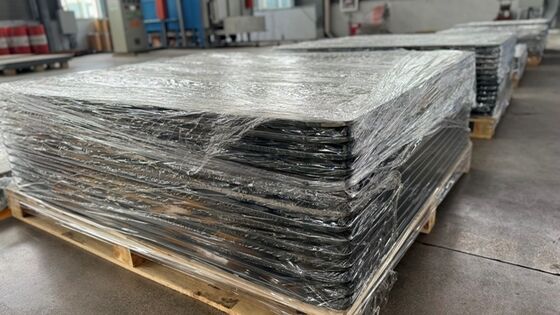

PCB Lamination Steel Plate MKSP-PCB-400 in industrial application Close-up view of PCB Lamination Steel Plate surface and specifications
