50HRC ความแข็งแรง 1.0-2.0 มิลลิเมตร ความหนามวล/ป้าย pin-Lam PCB แผ่นวงจรพิมพ์ PCB/CCL ป้ายกด MKSP-D420
รายละเอียดสินค้า:
| ชื่อแบรนด์: | MK |
| หมายเลขรุ่น: | เอ็มเคเอสพี-D420 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออก |
| เวลาการส่งมอบ: | 15 วันหลังจากได้รับการชำระเงินล่วงหน้า |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, T/T, D/P, D/A, L/C |
|
ข้อมูลรายละเอียด |
|||
| วัสดุเหล็ก: | ดูรา420 | ความหนาปกติ (มม.):: | 1.0, 1.2, 1.5, 1.6, 1.8, 2.0มม. |
|---|---|---|---|
| ความขรุขระพื้นผิว (อืม): | ra≤0.15rz≤1.5 | ขนาดปกติของแผ่นเหล็ก / แผ่นพิมพ์แผ่นลามิเนต CCL ที่เคลือบด้วยทองแดง (L * W ในมม):: | 1910*1270/2210*1270/2220*1270 |
| ขนาดปกติของแผ่นเหล็กเคลือบ PCB/แผ่นกด (l*w เป็นมม.):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*112 0/1280*1070/1280*970/1270 | อายุการใช้งาน: | 5-8 ปี (หมายเหตุ: หลังจากการใช้งานซ้ำแล้วซ้ำอีกแผ่นเหล็กจะทินเนอร์ขอแนะนำไม่ให้ใช้ต่อไปหลังจากความหน |
| เน้น: | แผ่นสแตนเลสผสมความแข็ง 50HRC,1พล็อตพริส PCB ขนาด.0-2.0 มิลลิเมตร,แผ่น MKSP-D420 pin-lam |
||
รายละเอียดสินค้า
50HRC ความแข็งแรง 1.0-2.0 มิลลิเมตร ความหนามวล/ป้าย pin-Lam บอร์ดวงจรพิมพ์ PCB/CCL ป้ายกด MKSP-D420

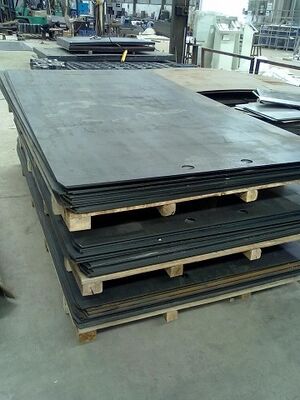

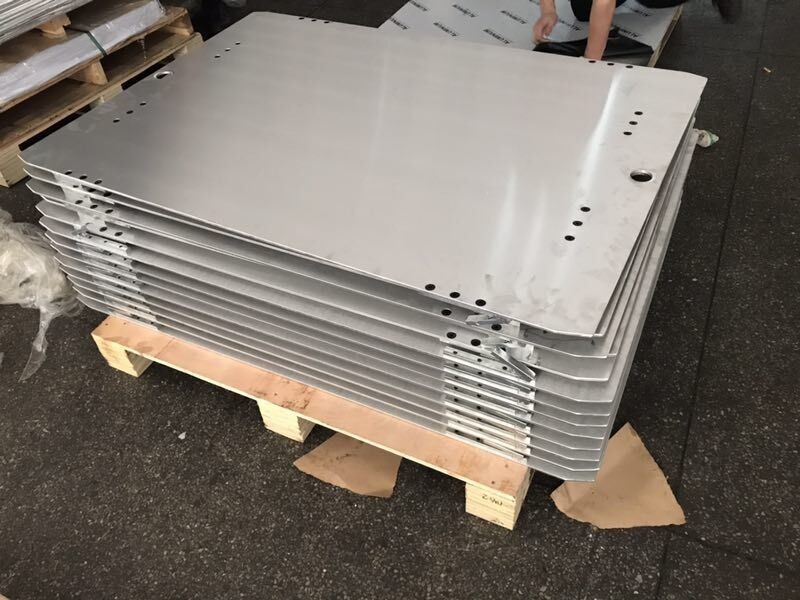

แผ่นพิมพ์ PCB / CCL MKSP-D420 ใช้วัสดุเหล็ก Dura420 ของเยอรมนี, ออกแบบมาเพื่อการทํางานที่น่าเชื่อถือใน PCB และกระบวนการเคลือบแผ่นผสมทองแดง.แผ่นสแตนเลสเลเมนต์ความแม่นยําสูงนี้ให้ความทนทานและความแม่นยําที่โดดเด่นสําหรับการใช้งานการผลิตที่ต้องการ.
ลักษณะสินค้า
- ผลการละเมิดที่น่าเชื่อถือสําหรับ PCB และ CCL
- ขั้นต่ําความร้อนสูง warpage กับอายุการใช้งานต่อเนื่อง
- ความสามารถในการนําความร้อนที่ดีกว่าและสัมพันธ์การขยายความร้อนสําหรับประสิทธิภาพการใช้พลังงาน
- ความทนทานต่อการกัดกร่อนและความแข็งแรงสูง
- รองรับเครื่องซักแผ่นเหล็กหลากหลายชนิด
รายละเอียดเทคนิค
- วัสดุเหล็ก:Dura420
- ความหนาที่มีอยู่:1.0, 1.2, 1.5, 1.6, 1.8, 2.0 มิลลิเมตร
- อายุการใช้งาน:5-8 ปี
- ขนาดแผ่น PCB (L × W mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28
- ขนาดแผ่น CCL (L × W mm):1910×1270, 2210×1270, 2220×1270
หมายเหตุการใช้หลังการใช้งานซ้ําแล้วซ้ําเล่าแผ่นเหล็กจะกลายเป็นบางขึ้น เราแนะนําให้คุณไม่ใช้มันต่อไปหลังจากที่ความหนาของแผ่นถูกลดลงต่ํากว่า 1.3mm สําหรับแผ่นระหว่าง 1.3-1.6mm ความหนารับรองว่าไม่มีการบิดหรือบิดเกิดขึ้น.
ปริมาตรการทํางาน
| ปริมาตร | แมส-แลม เพลท | พล็อตปินแลม |
|---|---|---|
| ความหนา | 1.0-2.0 มิลลิเมตร | 1.0-2.0 มิลลิเมตร |
| ความกว้าง | ≤ 1300 | ≤ 1300 |
| ความยาว | ≤ 2410 | ≤ 2410 |
| ความอดทนต่อความหนา | ± 010 | ± 010 |
| ความหยาบคายของพื้นผิว | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| การวางตําแหน่งความอดทนของรู | -- | ± 010 |
| ความอดทนของสล็อต | -- | +0.10/-0 มิลลิเมตร |
| ระดับการบด | ≤3mm/M | ≤3mm/M |
| ความอนุญาตขนาด L/W | ± 1 มม. | ± 1 มม. |
| ความแข็งแรง | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| ความแข็งแรงในการดึง | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 |
| การขยาย | ≥ 5% | ≥ 5% |
| ความแข็ง HRC | 50HRC±2 | 50HRC±2 |
| อุณหภูมิการทํางาน | ≤ 400°C | ≤ 400°C |
| ความขนาน | ≤0.03 | ≤0.03 |
| การเบี่ยงเบนทางด้านขั้ว | 1-2 มิลลิเมตร | 1-2 มิลลิเมตร |
| ความสามารถในการนําความร้อน | ≥25W/MK ในอุณหภูมิ 300 °C | ≥25W/MK ในอุณหภูมิ 300 °C |
| คออฟเฟกชั่นการขยายความร้อนเฉลี่ย | 10 ~ 12 (10-6 °C) | 10 ~ 12 (10-6 °C) |
การใช้งาน

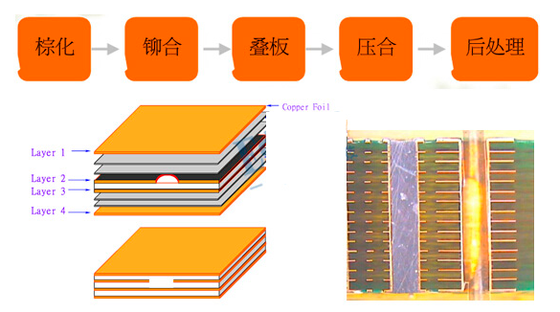

แผ่นเหล็กผสม PCB นี้ยังเป็นที่รู้จักกันว่า แผ่นเหล็กผสม PCB, แผ่นเหล็กผสม PCB, แผ่นเหล็กผสม PCB,หรือ PCB การกดแผ่นเหล็กมันถูกออกแบบมาโดยเฉพาะสําหรับกระบวนการเลเมนต์ความละเอียดสูงในการผลิตแผ่นวงจรพิมพ์และโลเมนต์เคลือบทองแดง
