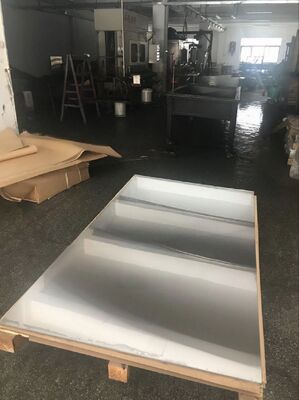

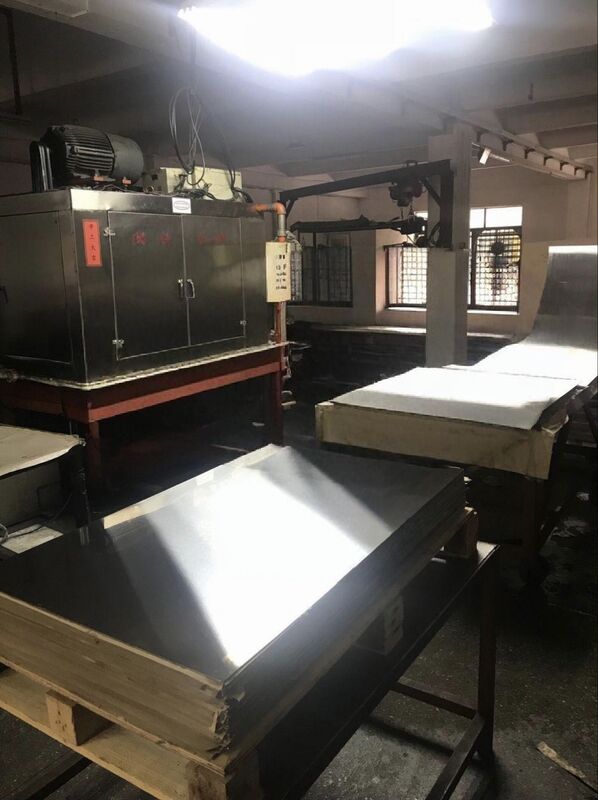

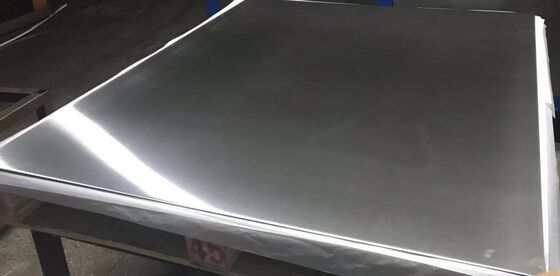

วัตถุดิบเยอรมัน / ญี่ปุ่น ≥450HRC ความแข็ง 1.0-2.0 มม. แผงวงจรพิมพ์หนา PCB / CCL แผ่นกดบาง MKSP-S301
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MK |
| หมายเลขรุ่น: | เอ็มเคเอสพี-S301 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออก |
| เวลาการส่งมอบ: | 15 วันหลังจากได้รับการชำระเงินล่วงหน้า |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, T/T, D/P, D/A, L/C |
|
ข้อมูลรายละเอียด |
|||
| วัสดุเหล็ก: | วัตถุดิบเยอรมันหรือญี่ปุ่น SUS301H | ความหนาปกติ (มม.):: | 0.5,1.0, 1.2มม |
|---|---|---|---|
| ความแข็ง: | ≥450HRC | ความทนทานต่อความหนา: | ± 0.10 |
| ขนาดปกติของแผ่นเหล็ก / แผ่นพิมพ์แผ่นลามิเนต CCL ที่เคลือบด้วยทองแดง (L * W ในมม):: | 1910*1270/2210*1270/2220*1270 | ขนาดปกติของแผ่นเหล็กเคลือบ PCB/แผ่นกด (l*w เป็นมม.):: | 1500*1295/1300*800/1295*787/ 1295*1613/1295*1143/1295*787/ 1285*750/1280*1120/1280*1070/1280*970/ 12 |
| คออฟเซนเตอรี่การขยายความร้อนเฉลี่ย (10-6/°C): | 17 | พื้นผิวเสร็จสิ้น: | ra≤0.14um/rz≤1.50um |
| เน้น: | พล็อตพิมพ์ PCB เยอรมนี / ญี่ปุ่น ความแข็ง 450HRC,1ผนังเหล็ก laminated CCL ความหนา.0-2.0 มิลลิเมตร,MKSP-S301 แผ่นพิมพ์บางพร้อมการรับประกัน |
||
รายละเอียดสินค้า
วัตถุดิบเยอรมัน / ญี่ปุ่น≥450HRCความแข็ง 1.0-2.0 มม. แผงวงจรพิมพ์หนา PCB / CCL แผ่นกดบาง MKSP-S301
แผ่นกดบาง PCB/CCL MKSP-S301 มีความหนาของแผ่นบางโดยใช้เหล็กกล้าวัตถุดิบคุณภาพสูงจากญี่ปุ่นหรือเยอรมัน (รุ่น SUS301H) ให้ราคาที่แข่งขันได้พร้อมประสิทธิภาพคุณภาพที่เชื่อถือได้
ข้อมูลจำเพาะของผลิตภัณฑ์
| วัสดุเหล็ก | SUS301H |
| ความหนาปกติ (มม.) | 0.5, 1.0, 1.2 |
| ขนาดแผ่นเคลือบ PCB (L*W มม.) | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1295*787, 1285*750, 1280*1120, 1280*1070, 1280*970, 1270*1118, 1270*1070, 1143*660, 673*571, 660*508, 24"*28" |
| ขนาดแผ่นเคลือบ CCL (L*W มม.) | 1910*1270, 2210*1270, 2220*1270 |
พารามิเตอร์ทางเทคนิค
- วัสดุเหล็ก: SUS301H
- ความหนาปกติ(มม.):0.5, 1.0, 1.2
- ความแข็ง: ≥450HRC
- อุณหภูมิในการทำงาน: ≤280℃
ข้อมูลจำเพาะด้านประสิทธิภาพ
| พารามิเตอร์ | จานมัส-ลำ | จานปิ่นลำ |
|---|---|---|
| ความหนา | 1.0-2.0มม | 1.0-2.0มม |
| ความกว้าง | ≤1300 | ≤1300 |
| ความยาว | ≤2410 | ≤2410 |
| ความทนทานต่อความหนา | ±0.10 | ±0.10 |
| ความหยาบผิว (um) | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| ระดับการบิดเบี้ยว | ≤3มม./ม | ≤3มม./ม |
| ความอดทนขนาด L / W | ±1มม | ±1มม |
| ความแข็ง HRC | ≥450HRC | ≥450HRC |
| อุณหภูมิในการทำงาน | ≤280℃ | ≤280℃ |
| ความเท่าเทียม | ≤0.03 | ≤0.03 |
| การนำความร้อน | 15W/MK | 15W/MK ที่ 300℃ |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อนเฉลี่ย (10-6/℃) | 17 | 17 |
| พื้นผิวเสร็จสิ้น | Ra≤0.14um/Rz≤1.50um | Ra≤0.14um/Rz≤1.50um |
คุณสมบัติที่สำคัญ
- ความได้เปรียบด้านราคาที่แข่งขันได้พร้อมประสิทธิภาพการเคลือบที่เชื่อถือได้
- การนำความร้อนที่เหนือกว่าและค่าสัมประสิทธิ์การขยายตัวทางความร้อน
- แก้ปัญหารอยยับของแผ่นทองแดง
- ใช้ได้กับเครื่องซักผ้าแผ่นเหล็กเคลือบต่างๆ
การใช้งาน
การใช้แผ่นกดทินเนอร์จะช่วยเพิ่มประสิทธิภาพของชั้นเคลือบเพื่อประสิทธิภาพการผลิตที่เพิ่มขึ้น ซึ่งจะช่วยลดความแตกต่างของอุณหภูมิระหว่างชั้นต่างๆ ในเครื่องเคลือบบัตร ซึ่งช่วยเพิ่มประสิทธิภาพในการทำความร้อนและความเย็น
