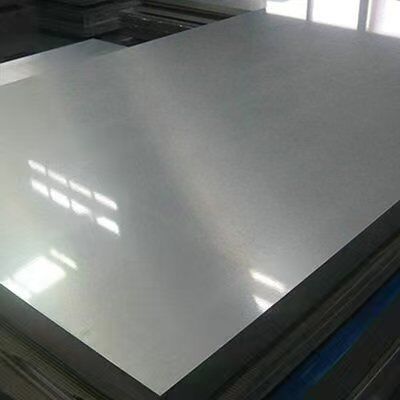

CCL Lamination Steel Plate Japanese High-precision NAS Alloy Steel Plate สําหรับการกดร้อนของโลหะแหลมเคลือบทองแดง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MK |
| หมายเลขรุ่น: | เอ็มเคเอสพี-ซีซีแอล-400 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพคเกจไม้ฝาแน่นแข็งแรงที่มีวัสดุป้องกันอ่อนที่เหมาะสมภายใน เหมาะสําหรับการขนส่งทางทะเลหรือทางอากาศระ |
| เวลาการส่งมอบ: | 10-20 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 10,000 ตารางเมตรต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| เกรดเหล็กหลัก: | NAS630 ของญี่ปุ่น (แนะนำ), NAS301 | ความหนาธรรมดา: | 1.5 มม. / 1.6 มม. / 1.8 มม. / 2.0 มม |
|---|---|---|---|
| อายุการใช้งาน: | 8-10 ปีของการบริการแบบใช้ซ้ำได้ในระยะยาว | ขนาดมาตรฐาน (L*W มม.): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787 ฯลฯ |
| ชื่อสินค้า: | แผ่นเหล็กเคลือบ CCL | ช่วงความหนา: | 1.0–2.5 มม |
| เน้น: | แผ่นเหล็กสแตนเลส NAS ความละเอียดสูงของญี่ปุ่น,แผ่นสแตนเลสลามิเนชั่น CCL สําหรับการกดร้อน,แผ่นสแตนเลสโลเมนต์เคลือบทองแดง |
||
รายละเอียดสินค้า
แผ่นเหล็กเคลือบ CCL - เหล็กโลหะผสม NAS ความแม่นยำสูงของญี่ปุ่น
แผ่นเหล็กเคลือบพรีเมี่ยมที่ออกแบบเป็นพิเศษสำหรับการผลิตแผ่นเคลือบทองแดงหุ้ม (CCL) ด้วยความร้อน โดยมีความแม่นยำและความทนทานเป็นพิเศษ
ภาพรวมผลิตภัณฑ์
MKSP-CCL-400 เป็นแผ่นเหล็กเคลือบที่มีความแม่นยำสูงและมีอายุการใช้งานยาวนาน ออกแบบมาเฉพาะสำหรับการผลิตแผ่นเคลือบทองแดงหุ้ม (CCL) ด้วยความร้อน ด้วยความเชี่ยวชาญหลายปีในด้านวัสดุเสริมการเคลือบ CCL และ PCB เราจึงจัดหาแผ่นเหล็กเคลือบเกรดพรีเมี่ยมที่ตรงตามข้อกำหนดการกดที่อุณหภูมิสูงที่เข้มงวดของบอร์ด CCL ขนาดใหญ่
ซีรีส์นี้ใช้วัตถุดิบโลหะวิทยา NAS ที่นำเข้าจากญี่ปุ่น ซึ่งส่วนใหญ่เป็นเหล็กชุบแข็งแบบตกตะกอนที่มีค่าสัมประสิทธิ์การขยายตัวสูง NAS630 และ NAS301 ด้วยการสนับสนุนด้วยเทคโนโลยีการรักษาความร้อนขั้นสูงและเทคโนโลยีการเจียรที่แม่นยำ แผ่นเหล็กจึงมีความแข็งสูงเป็นพิเศษ ความหยาบผิวต่ำเป็นพิเศษ และการนำความร้อนที่ดีเยี่ยม
ใช้งานได้ในระดับสากลกับเครื่องเคลือบบัตร CCL ทั่วไป รวมถึง BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI และ DIPUER เป็นที่รู้จักกันอย่างแพร่หลายในชื่อแผ่นเคลือบ CCL แผ่นเหล็กกด แผ่นกั้น และแผ่นเหล็กกระจก เป็นวัสดุเสริมที่มีความแม่นยำหลักสำหรับการผลิต CCL คุณภาพสูง
Copper Clad Laminate (CCL) คืออะไร?
Copper Clad ลามิเนท (CCL) เป็นสารตั้งต้นคอมโพสิตที่ทำจากผ้าใยแก้วอิเล็กทรอนิกส์ที่เคลือบด้วยเรซิน พร้อมด้วยฟอยล์ทองแดงด้านเดียวหรือสองด้านผ่านการรีดร้อนที่อุณหภูมิสูง เนื่องจากเป็นวัสดุฐานของผลิตภัณฑ์ PCB ทั้งหมด จะเป็นตัวกำหนดความเร็วในการส่งสัญญาณของวงจร ประสิทธิภาพของฉนวน ความเสถียรในการประมวลผล และความน่าเชื่อถือในระยะยาวของแผงวงจรพิมพ์สำเร็จรูป
ข้อมูลจำเพาะพื้นฐานและอายุการใช้งาน
- เกรดเหล็กหลัก:NAS630 ของญี่ปุ่น (แนะนำ), NAS301
- ความหนาทั่วไป:1.5 มม. / 1.6 มม. / 1.8 มม. / 2.0 มม
- อายุการใช้งาน:อายุการใช้งานยาวนาน 8-10 ปี
- คำเตือนการใช้งาน:เปลี่ยนเมื่อความหนาต่ำกว่า 1.3 มม. แผ่นที่มีความหนา 1.3-1.6 มม. จะต้องรักษาการเสียรูปเป็นศูนย์ การบิดเบี้ยวเป็นศูนย์ และความแข็งมาตรฐาน
ขนาดมาตรฐาน (L*W มม.)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
ข้อดีของผลิตภัณฑ์หลัก
| รายการประสิทธิภาพ | ข้อดีของผลิตภัณฑ์ |
|---|---|
| วัตถุดิบพรีเมี่ยม | ใช้วัตถุดิบเหล็ก NAS630/NAS301 ชั้นนำของญี่ปุ่น ที่มีการอบชุบด้วยความร้อนเต็มที่และฝีมือการเจียรที่แม่นยำเพื่อประสิทธิภาพการเคลือบที่มั่นคง |
| การเสียรูปต่ำเป็นพิเศษ | การบิดเบี้ยวน้อยที่สุดภายใต้การกดด้วยอุณหภูมิสูงอย่างต่อเนื่อง ทำให้พื้นผิวบอร์ด CCL เรียบและสม่ำเสมอ |
| ประสิทธิภาพการระบายความร้อนที่ดีเยี่ยม | การนำความร้อนที่เหมาะสมที่สุดและค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่เสถียร ช่วยให้เกิดการถ่ายเทความร้อนที่สม่ำเสมอในระหว่างการเคลือบ |
| ความทนทานและความแข็งสูง | ความต้านทานการกัดกร่อนที่เหนือกว่าและความแข็งของโครงสร้างสูง รองรับการผลิตทางอุตสาหกรรมในระยะยาว |
| ความเข้ากันได้ที่แข็งแกร่ง | ปรับให้เข้ากับเครื่องซักผ้าแผ่นเหล็กอุตสาหกรรมทุกประเภทและอุปกรณ์รีดร้อน CCL ทั่วไปได้อย่างเต็มที่ |
การเปรียบเทียบพารามิเตอร์ประสิทธิภาพแบบเต็ม
| รายการทางเทคนิค | NAS630 แมส-แลมเพลต | NAS630 พิน-แลมเพลท | NAS301 จานแมส-ลำ | NAS301 แผ่นปิ่น-ลำ |
|---|---|---|---|---|
| ช่วงความหนา | 1.0-2.5มม | 1.0-2.5มม | 1.0-1.8มม | 1.0-1.8มม |
| ความกว้างสูงสุด | ≤1300มม | ≤1300มม | ≤1060มม | ≤1060มม |
| ความยาวสูงสุด | ≤2410มม | ≤2410มม | ≤3150มม | ≤3150มม |
| ความทนทานต่อความหนา | ±0.05มม | ±0.05มม | ±0.05มม | ±0.05มม |
| ความหยาบผิว | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm |
| ความอดทนของการวางตำแหน่ง | -- | +0.1/-0มม | -- | +0.1/-0มม |
| ความอดทนของช่องบุชชิ่ง | -- | +0.05/-0มม | -- | +0.05/-0มม |
| ระดับการบิดเบี้ยว | ≤3มม./ม | ≤3มม./ม | ≤3มม./ม | ≤3มม./ม |
| ความอดทนขนาด L&W | ±1มม | ±1มม | ±1มม | ±1มม |
| ความแข็งแรงของผลผลิต | ≥1175 นิวตัน/มม.² | ≥1175 นิวตัน/มม.² | ≥1175 นิวตัน/มม.² | ≥1175 นิวตัน/มม.² |
| ความต้านแรงดึง | ≥1400 นิวตัน/มม.² | ≥1400 นิวตัน/มม.² | ≥520 นิวตัน/มม.² | ≥520 นิวตัน/มม.² |
| ความสามารถในการขยาย | ≥5% | ≥5% | ≥5% | ≥5% |
| ความแข็ง (HRC) | 50±2 เหล็กแผ่นรีดร้อน | 50±2 เหล็กแผ่นรีดร้อน | 44±2 เหล็กแผ่นรีดร้อน | 44±2 เหล็กแผ่นรีดร้อน |
| อุณหภูมิในการทำงานสูงสุด | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| ความเท่าเทียม | ≤0.03มม | ≤0.03มม | ≤0.03มม | ≤0.03มม |
| ส่วนเบี่ยงเบนในแนวทแยง | 1 มม | 1 มม | 1 มม | 1 มม |
| การนำความร้อนที่ 300 ℃ | ≥25วัตต์/เอ็มเค | ≥25วัตต์/เอ็มเค | ≥18วัตต์/เอ็มเค | ≥18วัตต์/เอ็มเค |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อนเฉลี่ย | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
